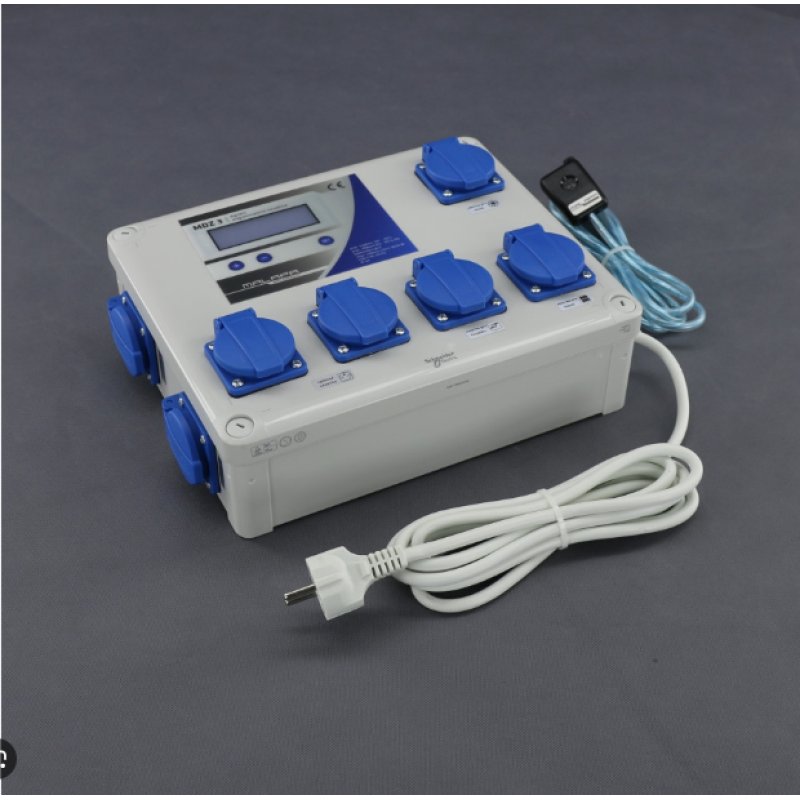

Malapa MDZ3 tableau de distribution numérique programmable

Le tableau de distribution électronique mural de la série MDZ est conçu pour une solution complète : alimentation, commutation, régulation, commande du chauffage pour charges inductives comme résistives. Cet appareil commute et coupe la prise à l'aide de relais de puissance silencieux conçus pour les puissances commutées du tableau. Le tableau principal comporte une prise pour le chauffage commandée par thermostat, avec réglage de la température pour le jour et une autre pour la nuit,

Une autre prise commandée par thermostat, avec hygrostat et régulation, est destinée à l'extraction / l'apport d'air, bien sûr avec un réglage pour le jour et un autre pour la nuit ; elle permet de régler une vitesse de ventilateur à la température réglée et une autre en cas de dépassement de la valeur réglée. Pour l'alimentation de l'éclairage, 2 prises commutées commandées par minuteries sont disponibles, chacune pouvant supporter 1x 1200 W (2x 600 W),

Les prises commutées disposent d'un circuit de protection en cas de coupure de courant : elles se réenclenchent seulement après 10 minutes, les lampes à décharge refroidissent entre-temps et leur démarrage est plus simple. Une prise commandée par minuterie est prévue pour les pompes : vous programmez la durée de l'arrosage et une autre pour la pause, la fréquence d'arrosage pouvant être différente le jour et la nuit. Pour l'alimentation des autres appareils, le tableau intègre une prise non commutée, sous tension permanente. Les thermostats et hygrostats ont une hystérésis réglable,

Un écran LCD clair de 4 lignes vous informe simultanément de la température, de l'heure et de l'état des sorties (prises). Le processeur surveille en permanence les entrées, les sorties, la liaison avec la sonde et, si nécessaire, signale une erreur visuellement et en plus de façon sonore. Sauvegarde des réglages. La température est mesurée par une sonde numérique DALLAS précise et fiable, qui transmet l'information par une rallonge de 1,5 mètre. Installation immédiate : un cordon avec fiche de 5 mètres sert au branchement au secteur et des prises servent au raccordement des appareils. L'appareil peut être fixé au mur avec des supports de suspension (fournis). Fonctionnement durable et sans défaut même dans des conditions extrêmes, over design,

Utilisation :

Il trouvera son emploi par exemple dans le pilotage, la commande régulière de pompes, le thermostat de chauffage, l'éclairage ou l'éclairage de serres, de jardins botaniques, de terrariums, d'élevage d'animaux,

Répartition des prises :

- 2x prise commutée commandée par minuterie pour l'éclairage (chaque prise max. 1x 1200 W ou 2x 600 W), avec protection contre les coupures de courant (10 minutes)

- 2x prise non commutée sous tension permanente

- 1x prise pour pompe (minuterie) pour l'arrosage – 2 programmes jour / nuit, durée d'enclenchement / de coupure réglable différemment, (max. 2600 W)

- 1x prise pour chauffage – thermostat, 2 programmes jour / nuit, hystérésis réglable (max. 2600 W)

- 1x prise pour ventilateur (extraction / apport d'air) – hygrostat / thermostat avec régulation (avec rétroaction) vitesse minimale / maximale de 0 % à 100 %, 2 programmes jour / nuit, hystérésis réglable (max. 900 W)

variantes des tableaux principaux MDZ : MDZ1 – de base MDZ2 – avec en plus une minuterie numérique pour la commande régulière des pompes d'arrosage, 2 programmes jour / nuit MDZ3 – avec en plus une minuterie numérique pour la commande régulière des pompes d'arrosage, 2 programmes jour / nuit + hygrostat / thermostat combiné avec régulation pour ventilateur extension par des tableaux supplémentaires MZP :

Chaque tableau principal numérique programmable peut commander les tableaux supplémentaires MZP1, MZP2, MZP3. Les tableaux supplémentaires se distinguent par le nombre de prises et par le raccordement au secteur. Un tableau principal peut commander jusqu'à 20 tableaux auxiliaires, avantages : les réglages sont conservés même après une coupure de courant, modifications rapides des réglages et mesure précise de toutes les grandeurs, consommation infime, température continue sans écarts, climat agréable, moindre sollicitation mécanique / thermique des composants mécaniques, indice de protection élevé de l'appareil, la communication avec la sonde se fait sous tension de sécurité,

Un appareil qui ne fonctionne pas ne consomme aucune énergie électrique. Installation : la sonde sur câble peut mesurer la température dans un autre espace ou dans la gaine d'air que celui où se trouve l'appareil. Dans l'espace, nous recommandons de placer la sonde à env. 1,5 m au-dessus du sol, à un endroit où l'air circule bien, et de ne pas la placer à proximité de sources de chaleur rayonnante. Hystérésis : écart de température ou d'humidité ou inertie, lorsque l'appareil enclenche et coupe. Déshumidification – par exemple si l'hystérésis est de 1 %HR et l'humidité demandée de 20 %HR, l'hygrostat coupe à 21 %HR et se réenclenche à 20 %HR. Humidification – par exemple si l'hystérésis est de 1 %HR et l'humidité demandée de 20 %HR, l'hygrostat coupe à 19 %HR et se réenclenche à 20 %HR. Chauffage – par exemple si l'hystérésis est de 1 °C et la température demandée de 20 °C, le thermostat coupe à 21 °C et se réenclenche à 20 °C. Refroidissement – par exemple si l'hystérésis est de 1 °C et la température demandée de 20 °C, le thermostat coupe à 19 °C et se réenclenche à 20 °C,

Sur demande, nous livrons aussi d'autres variantes

Caractéristiques techniques du tableau numérique MDZ3 :

alimentation – 230 V AC 50 Hz

charge maximale – résistive 3600 W (16 A)

2x prise commutée – au total 2x 1200 W ou 4x 600 W de charge inductive (chaque prise max. 1x 1200 W ou 2x 600 W), circuit de protection pour les lampes à décharge (10 minutes)

2x prises non commutées sous tension permanente

1x prise pour pompe (minuterie) – 2 programmes jour / nuit, durée d'enclenchement / de coupure réglable différemment de 1 seconde à 24 heures, maximum 2600 W 1x prise pour chauffage – thermostat, 2 programmes jour / nuit, maximum 2600 W 1x prise pour ventilateur (extraction / apport d'air) – thermostat + hygrostat avec régulation (avec rétroaction) vitesse minimale / maximale de 0 % à 100 %, 2 programmes jour / nuit, maximum 900 W

sonde de température – numérique calibrée – du fabricant DALLAS

longueur de la sonde – 1,5 mètre

dimensions de la sonde – 50 mm x 36 mm x 15 mm

écran LCD – 4 lignes boutons de commande – 3x (+ - SET) plage de température / d'humidité – 0° à 100 °C, 0 % à 100 %HR température / humidité de fonctionnement de la sonde 0° à 80 °C, 0 % à 100 %HR (sans condensation) hystérésis de température / d'humidité – 1° à 10 °C, 1 % à 10 %HR tolérance de température / d'humidité +-0,25 °C, +-3 %HR tolérance de l'heure +-2 minutes / mois sauvegarde de l'heure – accu 100 heures

sauvegarde des données – 35 ans

sortie pour tableau supplémentaire – oui

protection – thermique (prises commutées)

menu électronique – tchèque (sur demande allemand, anglais, espagnol)

cordon d'alimentation avec fiche – 3 mètres

montage – mural (supports)

poids total – 2320 g

dimensions – longueur 225, largeur 180, hauteur 100 mm température de fonctionnement -20° à 70 °C

humidité de fonctionnement – 0 % à 90 %HR (sans condensation)

température de stockage – 0° à 45 °C

indice de protection – IP44

boîtier – ABS RoHS
